DFS Habicht 108 E
Echelle 1/3
Profil SD 6060
Envergure 4.53 M

Réalisation  Frédy Métille
fredy@aeromodelismeajoulot.ch


Début de l'étude   Janvier 2009

Après la construction d'un duo Discus au 1/3 j'avais envie de changer d'époque et de pouvoir un peu voltiger.
Ma base de départ est le pack de dessins CAO  trouvé sur le site GPR L'ACA étant équipé de remorqueurs puissants il peut être envisagé de faire le Habicht à l'échelle 1/3.

Profil SD6060
Fuselage fibre de verre époxy, un moule sera construit.
Aile coffrée abachi 1 mm
Empennage en structure

Liens utiles :

http://www.dfs-habicht.de/index.html
http://gprc.free.fr/construire/habicht/habicht.htm
http://richard.ferriere.free.fr/habicht/habicht_1.html
http://www.soaringissa.org/Photos/Sailplanes/Vintage/_htm/HaasMatthias/HaasMatthiasOldIndex.htm#Habicht
http://www.m-ohlwein.de/rohinh_hab.htm
http://www.schneider-modell.at/
http://www.haeb.ch/wh/bau_habicht/Bau_Habicht.html

Fabrication du master   Février 2009

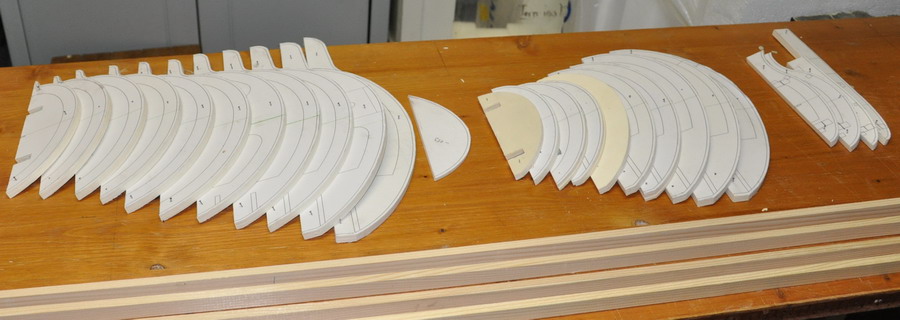

Découpe des couples en peuplier 4 mm pour la construction du master pour le moule
Haut

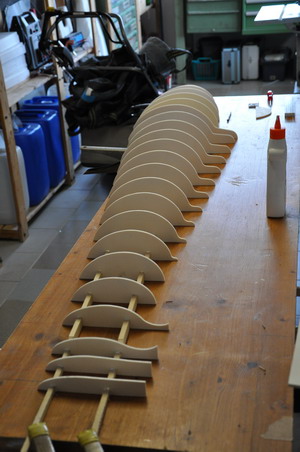

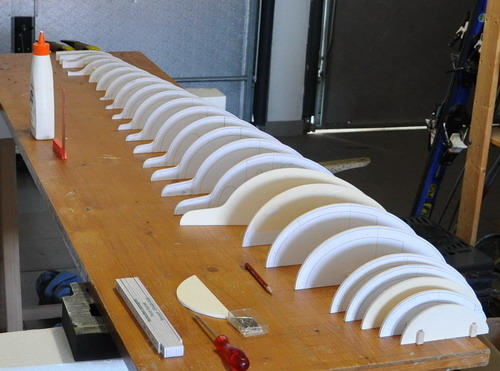

Collage des couples du coté gauche

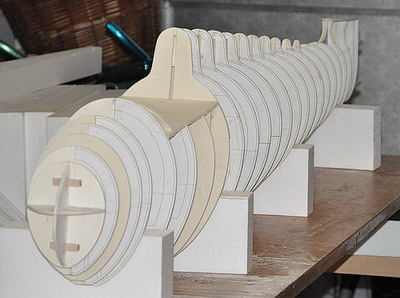

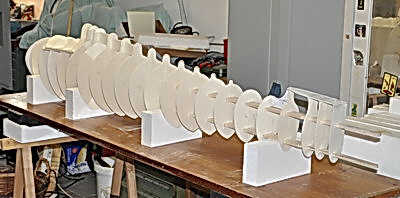

Squelette complet et découpe du baquet de verrière

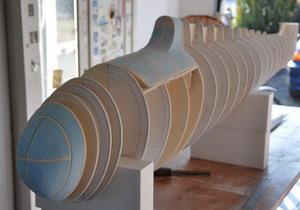

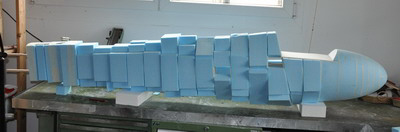

Remplissage du squelette avec du styro

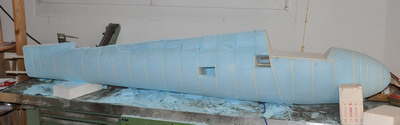

Début de la sculpture

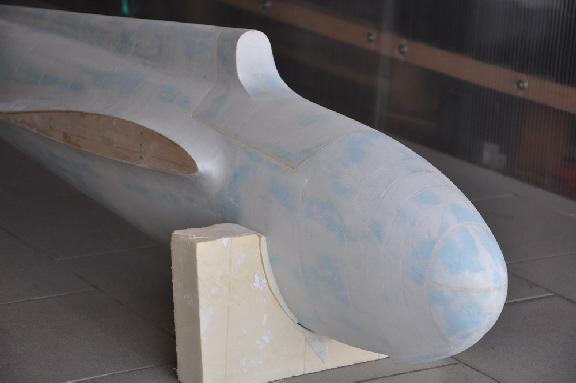

Mastiquage et ponçage

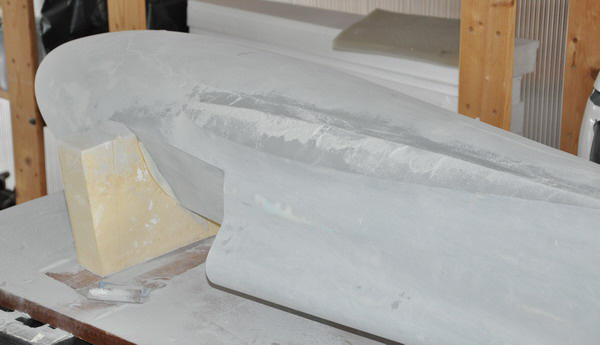

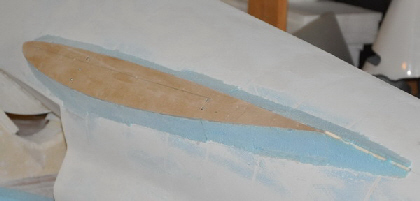

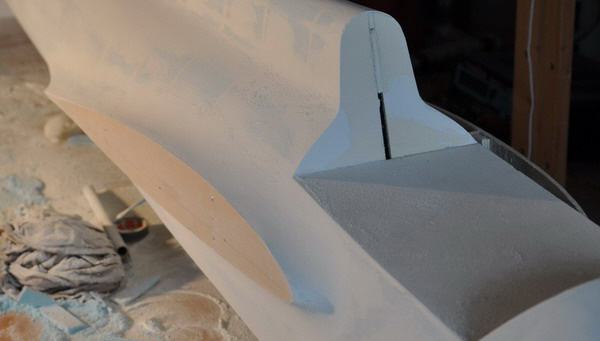

Remplissage et ponçage des karmans



Prêt pour une couche de fibre 110 Gr/m2


fibré et ébarbé
Après une bonne couche de mastic liquide, à nouveau une séance de ponçage

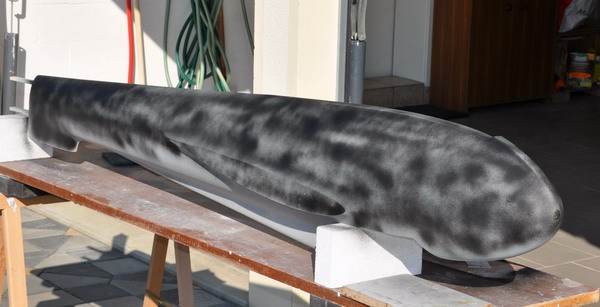

Dernière couche de mastic et dernier ponçage

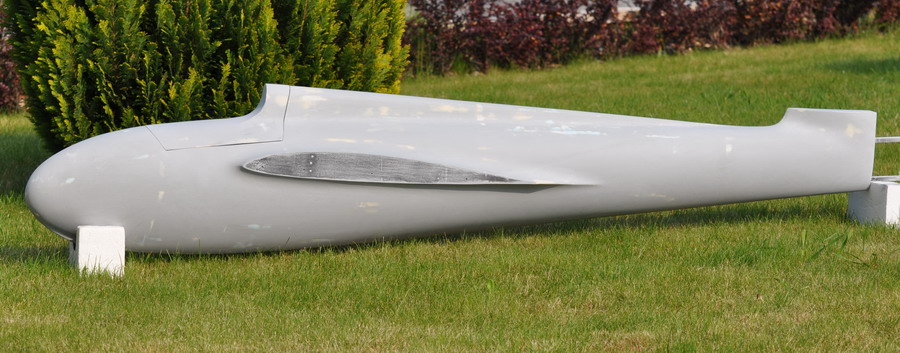

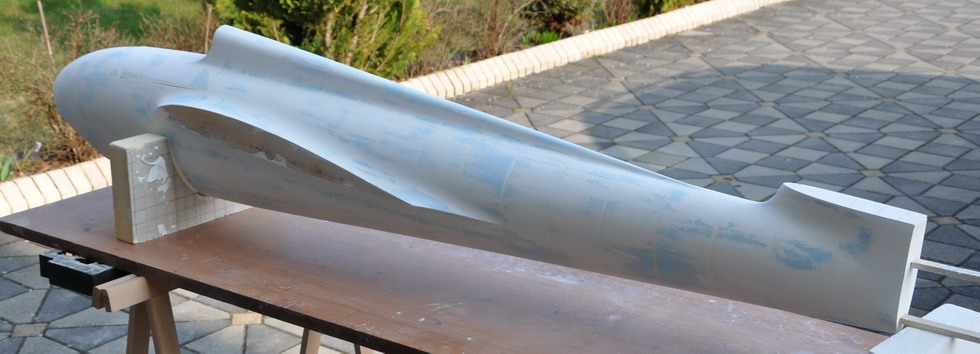

Le master enfin terminé prochaine étape le moule
